CCD视觉检测设备是如何将光学图像转换为数字信号的？

2024-12-28 11:41:27

次

CCD视觉检测设备将光学图像转换为数字信号主要通过以下几个步骤：

光信号采集：CCD 视觉设备的核心部件是 CCD 传感器，其由许多排列整齐的 MOS 电容器组成，这些电容器的光敏元件在受到光线照射时，会根据光的强度产生相应的电子 - 空穴对，其中少数载流子被收集在势阱中形成信号电荷，从而将光信号转化为电信号，实现了光信号的采集.

电荷存储：每个像素内的电荷被暂时存储在由金属电极和半导体表面形成的耗尽区中，等待后续的处理.

电荷转移：通过施加准确控制的时钟脉冲，将每个像素中的电荷依次转移到相邻的像素中，并过输出端口输出。这个过程需要准确控制时钟脉冲的频率和相位，以确保电荷能够正确地从一个像素转移到另一个像素，从而实现了对图像信息的串行读取.

信号与放大：当所有像素中的电荷都转移到输出端口后，这些电荷被转换为电压信号，并经过放大电路进一步增强其强度以便后续分析.

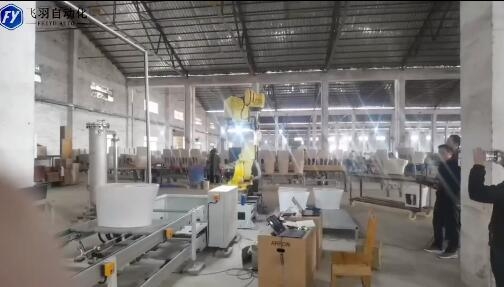

CCD视觉检测设备

模数转换：经过放大后的模拟电压信号被送往模数转换器（ADC），ADC 将模拟信号转换成数字信号。在这个过程中，还会进行增益调整、白平衡校正以及信号噪声比的优化等预处理步骤，以提高图像质量，得到表示图像信息的数字信号.

数字图像处理：得到的数字信号经过数字信号处理器（DSP）进行处理，DSP 负责对图像进行编解码、去噪、锐化、色彩校正等，从而生成可供设备分析和识别的高质量数字图
